Kit rozszerzający Shuttle dla karty DS10U

Opis produktu

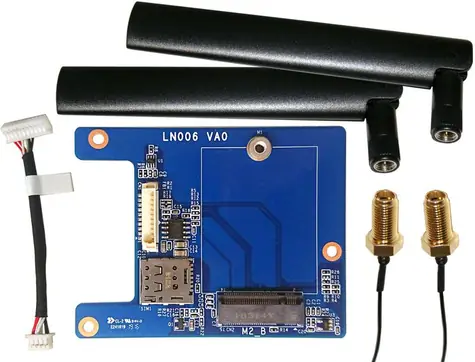

Zestaw rozszerzeń Shuttle dla DS10U

Akcesoria Shuttle XPC WWN03 umożliwiają rozszerzenie systemu Shuttle XPC slim Barebone DS10U ofunkcjonalność LTE/4G w celu połączenia z sieciami komórkowymi. Ten zestaw modernizacyjny przekształca kompaktowy system barebone w pełni mobilny komputer z niezależną łącznością z Internetem za pośrednictwem operatorów komórkowych.

Karta LTE zajmuje wnękę 2,5", więc konieczne jest użycie dysku M.2 SSD jako głównego urządzenia pamięci masowej. Wymaganakarta LTE/4G w formacie M.2-3042 iaktywowana karta Nano SIM nie są dołączone. Istniejącafunkcjonalność WLANDS10U pozostaje w pełni funkcjonalna po instalacji.

Łączność mobilna LTE/4G

Niezależne połączenie internetowe:

• Połączenie LTE/4G z sieciami komórkowymi operatorów.
• Mobilny Internet niezależny od infrastruktury Wi-Fi
• Połączenie zapasowe w przypadku awarii linii stacjonarnej
• Zdalne wdrożenie w lokalizacjach bez stacjonarnego Internetu
• Stałe połączenie dla krytycznych aplikacji

Kompatybilność z szeroką gamą systemów XPC

Szerokie wsparcie dla modeli Shuttle:

• Seria DS: DS20U(V2), DS20U3(V2), DS20U5(V2), DS20U7(V2), DS10U, DS10U3, DS10U5, DS10U7
• Seria DH: DH32U, DH32U5, DH410, DH410S, DH470, DH610, DH610S, DH670
• Seria XH: XH510G2, XH610, XH610V
• Seria DL: DL20N, DL20N6, DL20N6V2, DL20NV2
• Szeroka kompatybilność z obecnymi i starszymi systemami XPC

Wymóg formatu M.2-3042

Znormalizowany moduł LTE:

• Format M.2-3042 dla kart LTE/4G
• 30 mm szerokości x 42 mm długości kompaktowa konstrukcja
• Interfejs PCIe dla szybkiej komunikacji
• Standardowe kluczowanie M.2 dla prawidłowego włożenia
• Możliwośćwymiany podczas pracy (w zależności od systemu)

Zmiana konfiguracji pamięci masowej

Konieczność migracji na dysk SSD M.2:

• Wnęka 2,5" zajęta przez kartę LTE i akcesoria
• Wymagany dyskSSD M.2 jako podstawowa pamięć masowa
• Zalecany dysk SSD NVMe dla optymalnej wydajności
• Zgodność z SATA M.2 dla rozwiązań budżetowych
• Planowanie pojemności w oparciu o wymagania aplikacji

Opcje podwójnego połączenia

Połączenie WLAN i LTE:

• Istniejąca funkcjonalność WLAN pozostaje aktywna
• Dwuzakresowe Wi-Fi dla lokalnej łączności sieciowej
• Kopia zapasowa LTE podczas awarii Wi-Fi
• Równoważenie obciążenia między połączeniami (jeśli jest obsługiwane przez system operacyjny)
• Nadmiarowa łączność dla wysokiej dostępności aplikacji

Scenariusze wdrożenia w przedsiębiorstwie

Zastosowanie profesjonalne:

• Zdalne stacje monitorujące w odległych lokalizacjach
• Mobilne stacje robocze do pracy w terenie
• Połączenie zapasowe dla krytycznych systemów biznesowych
• Bramy IoT z mobilnym łączem uplink
• Komunikacja awaryjna systemy

Wymagania dotyczące instalacji

Co jest potrzebne do pełnej konfiguracji:

• Zestaw aktualizacyjny WWN03 (ten produkt)
• Karta LTE/4G M.2-3042 (do nabycia osobno)
• Karta Nano SIM z aktywnym planem transmisji danych
• Dysk SSD M.2 do przechowywania danych
• Odpowiednia antena dla optymalnego odbioru sygnału

Zarządzanie kartą SIM

Wymagania dotyczące sieci komórkowej:

• Format Nano SIM dla nowoczesnych modułów LTE
• Aktywowany plan transmisji danych od operatora komórkowego
• Nieograniczone lub wysokie plany transmisji danych zalecane
• Plany korporacyjne dla wdrożeń korporacyjnych
• Obsługa wielu nośnych w zależności od modułu LTE

Uwagi dotyczące anteny

Optymalizacja sygnału:

• Antena zewnętrzna zalecana dla optymalnego sygnału
• Antena różnicowa zalecana dla lepszego odbioru
• Zarządzanie kablami w kompaktowej obudowie XPC
• Wydajność RF zoptymalizowana pod kątem stabilnych połączeń
• Ekranowanie środowiskowe

Zarządzanie siecią

Wymagania dotyczące oprogramowania i sterowników:

• Sterowniki modemu LTE specyficzne dla wybranej karty
• Oprogramowanie do zarządzania siecią do monitorowania połączeń
• Zarządzanie przepustowością narzędzia do kontroli wykorzystania danych
• Zgodność z VPN dla bezpiecznego dostępu zdalnego
• Konfiguracja przełączania awaryjnego między WLAN i LTE

Wpływ na zużycie energii

Rozważania dotyczące efektywności energetycznej:

• Dodatkowe zużycie energii przez moduł LTE
• Wpływ na żywotność baterii w przypadku wdrożeń przenośnych
• Zarządzanie termiczne w kompaktowej obudowie
• Wystarczające zasilanie do długotrwałej pracy
• Optymalizacja trybu uśpienia w celu oszczędzania baterii

Specyfikacja techniczna

Kompatybilność:

• Kompatybilność wyłączniez marką Shuttle
• Szeroka gama modeli z serii DS/DH/XH/DL
• Współczynnik kształtu: Zestaw modernizacyjny dla istniejących systemów XPC
• Instalacja: Montaż wewnętrzny w pozycji 2,5"

Wymagania:

• Karta LTE: Format M.2-3042 (brak w zestawie)
• Karta SIM: Nano SIM z aktywnym planem transmisji danych (brak w zestawie)
• Pamięć masowa: Wymagany dysk SSD M.2 (zajęta pozycja 2,5")
• Antena: Zewnętrzna zalecana dla optymalnej wydajności

Kluczowe korzyści

• Aktualizacja LTE/4G dla systemów Shuttle XPC Barebone
• Szeroka kompatybilność z seriami DS, DH, XH i DL
• Mobilna łączność internetowa niezależna od Wi-Fi
• Zachowanie funkcjonalności WLAN dla podwójnej łączności
• Standard M.2-3042 dla szerokiego wyboru kart LTE
• Profesjonalne wdrożenie opcje dla przedsiębiorstw
• Zdalna łączność do pracy w terenie
• Internetowe rozwiązaniezapasowe dla systemów o znaczeniu krytycznym

Shuttle WWN03 wprowadza dedykowane rozwiązanie aktualizacyjne do przekształcania systemów Shuttle XPC Barebone w komputery z łącznością mobilną z funkcjonalnością LTE/4G, umożliwiając niezależną łączność z Internetem przez sieci komórkowe przy zachowaniu istniejącej łączności WLAN dlawdrożeń korporacyjnych , zdalnego monitorowania i łączności z aplikacjamio krytycznym znaczeniu .

Parametry techniczne
