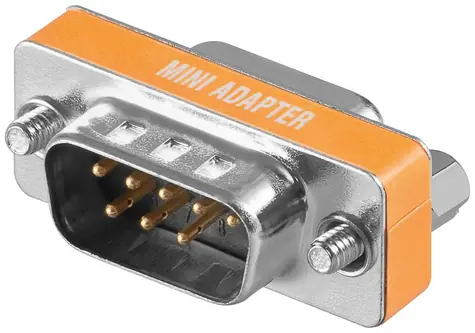

MicroConnect Mini Gender Adapter DB9 M/F Null Modem

Opis produktu

MicroConnect Mini Gender Adapter DB9 M/F Null Modem

Ten adapter modemuzerowego jest przydatny do przesyłania danych między dwoma komputerami przy użyciu portów szeregowych. Generuje kabel modemu zerowego oparty na kablu SUB-D do bezpośredniego połączenia dwóch komputerów bez użycia modemu.

Konfiguracja DB9męski do DB9 żeński z metalową obudową zapewnia trwałe i niezawodne połączenie do komunikacji szeregowej. Metalowa konstrukcja zapewnia ekranowanie elektromagnetyczne i trwałość mechaniczną.

Okablowanie modemu zerowego przecinaprzewody TX/RX (pin 2↔3) i inne sygnały sterujące, umożliwiając bezpośrednią komunikację między dwoma urządzeniami DTE (komputerami PC) bez potrzeby stosowania urządzenia DCE (modemu).

Kompaktowy adapter eliminuje potrzebę specjalnego kabla null modem i może być używany z zwykłym kablem szeregowym w celu utworzenia połączenia null modem.

Metalowa konstrukcja zapewnia profesjonalny wygląd i długotrwałą niezawodność w zastosowaniach przemysłowych i komercyjnych.

Przeznaczony do: bezpośredniego przesyłania danych między komputerami, diagnostyki urządzeń, komunikacji szeregowej bez modemu, zastosowań przemysłowych.

Specyfikacja adaptera Null Modem:

• Złącza: DB9 męskie ↔ DB9 żeńskie.
• Obudowa: metaliczna metaliczna
• Typ: Modem zerowy (skrosowany)
• Konstrukcja: Kompaktowy adapter
• Kolor: Metaliczny
• Ekranowanie: elektromagnetyczne
• Okablowanie pinów:
  • Pin 2 ↔Pin 3 (TXD ↔ RXD)
  • Pin 3 ↔ Pin 2 (RXD ↔ TXD)
  • Pin 7 ↔ Pin 7 (GND ↔ GND)
  • Pin 4 ↔ Pin 6 (DTR ↔ DSR)
  • Pin 6 ↔ Pin 4 (DSR ↔ DTR)
  • Pin 1+8 ↔ Pin 1+8 (DCD+RI zmostkowane)
  • Pin 5 ↔ Pin 5 (GND wspólne)
• Funkcjonalność:
  • Krzyżuje sygnałyTX/RX
  • Symuluje urządzeniaDCE
  • SygnałyHandshaking
  • Bezpośrednie połączenieDTE-DTE
• Zastosowania:
  • Komunikacja PC-PC
  • Transmisja danych bez modemu
  • Diagnostyka szeregowa
  • Kontrola przemysłowa
  • Emulacja terminali
  • Starsze systemy
• Korzyści:
  • Eliminuje potrzebę stosowania kabla null modem
  • Możliwość użycia z popularnymi kablami szeregowymi
  • Kompaktowe rozwiązanie
  • Metalowe ekranowanie
  • Uniwersalne zastosowanie
• Prędkości:
  • Do 115 200 bps
  • Standardowe prędkościRS-232
  • 9600, 19200, 38400 bps typowo
• Kompatybilność:
  • Porty COM PC
  • Urządzenia RS-232
  • Kontrolery przemysłowe
  • Terminale szeregowe
• Typowe scenariusze:
  • Tworzenie kopii zapasowych/przywracanie danych między komputerami PC
  • Typ aplikacji:Laplink
  • Debugowanie systemów wbudowanych
  • Szeregowy transfer plików

Rozwiązanie do komunikacji szeregowej: DB9 Null Modem Adapter zapewnia proste i skuteczne rozwiązanie do bezpośredniej komunikacji między komputerami PC za pomocą portów szeregowych z metalową obudową i profesjonalnym okablowaniem dla niezawodnego transferu danych.
