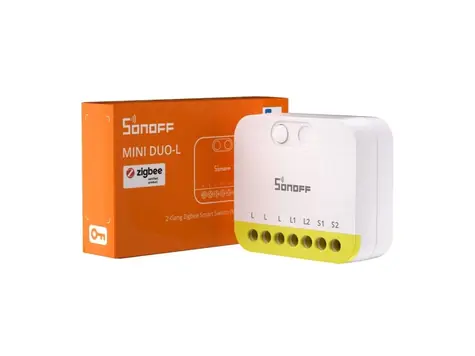

SONOFF MINI-ZB2GS-L, zwany również MINI DUO-L, to kompaktowy 2-kanałowy moduł inteligentnego przełącznika przeznaczony do modernizacji konwencjonalnych obwodów oświetleniowych w domu. Urządzenie zostało zaprojektowane specjalnie do instalacji, w których nie ma dostępnego przewodu neutralnego, co jest typowe na przykład dla starszych systemów okablowania mieszkaniowego. Ułatwia to dodanie funkcji inteligentnego domu do istniejącego okablowania bez konieczności wprowadzania modyfikacji strukturalnych lub nowego okablowania.
Moduł instaluje się w puszce instalacyjnej za konwencjonalnym przełącznikiem ściennym, dzięki czemu zachowuje się normalne ręczne sterowanie oświetleniem. Jednocześnie dodaje możliwość zdalnego sterowania i automatyzacji za pośrednictwem sieci Zigbee i kompatybilnego inteligentnego domu.
Główne zalety urządzenia
- Dwa niezależne przełączane kanały do sterowania dwoma obwodami oświetleniowymi
- Działanie bez konieczności stosowania przewodu neutralnego N
- Instalacja w puszce instalacyjnej za konwencjonalnym przełącznikiem
- Obsługa automatyzacji i scen w inteligentnym domu Zigbee
- Zachowanie klasycznego ręcznego sterowania oświetleniem
- Kompaktowy rozmiar odpowiedni do mniejszych puszek instalacyjnych
Dwa niezależne kanały do sterowania dwoma obwodami oświetlenia
Urządzenie zawiera dwa oddzielne wyjścia, oznaczone L1 i L2. Każde wyjście może sterować własnym obwodem oświetleniowym, co oznacza, że na przykład dwa światła w jednym pomieszczeniu lub połączenie żyrandola i kinkietu mogą być sterowane z jednego modułu.
Taka konstrukcja pozwala na wydajną modernizację systemu okablowania bez konieczności instalowania dwóch oddzielnych urządzeń. Przykładowo, użytkownik może sterować głównym oświetleniem w pomieszczeniu za pomocą jednego przełącznika i jednocześnie oddzielnie sterować oświetleniem dekoracyjnym lub oświetleniem w innej części pomieszczenia.
Działanie bez przewodu neutralnego
Jedną z najważniejszych cech tego modelu jest możliwość działania bez konieczności podłączania przewodu neutralnego N. W wielu starszych systemach okablowania do puszki przyłączeniowej doprowadzane są tylko faza i przewód do oświetlenia, co uniemożliwia instalację konwencjonalnych inteligentnych przełączników.
Moduł ten został zaprojektowany do zasilania bezpośrednio z przewodu fazowego, zapewniając jednocześnie stabilną pracę podłączonego oświetlenia. Umożliwia to dodanie inteligentnych funkcji nawet do starszych mieszkań lub domów bez skomplikowanych remontów okablowania.
Zigbee 3.0 dla stabilnej i szybkiej komunikacji
Urządzenie komunikuje się za pomocą protokołu Zigbee 3.0, który został zaprojektowany z myślą o inteligentnych domach i urządzeniach IoT. Zigbee działa zgodnie ze standardem IEEE 802.15.4 i wykorzystuje niskie zużycie energii oraz stabilną komunikację między urządzeniami.
W praktyce oznacza to szybki czas reakcji przy sterowaniu oświetleniem i możliwość integracji ze złożonymi systemami automatyki. Moduł łączy się z kompatybilną bramą Zigbee lub centralnym systemem inteligentnego domu.
Zachowanie klasycznego sterowania ręcznego
Urządzenie obsługuje podłączenie zewnętrznych przełączników mechanicznych, które umożliwiają konwencjonalne ręczne sterowanie oświetleniem bezpośrednio na ścianie. Każde wejście odpowiada jednemu przełączanemu kanałowi.
Użytkownik może więc sterować oświetleniem w klasyczny sposób, tak jak w przypadku konwencjonalnego okablowania, jednocześnie korzystając z inteligentnych funkcji za pośrednictwem aplikacji lub systemu automatyki.
Opcje automatyzacji w inteligentnym domu
Po podłączeniu do systemu Zigbee, urządzenie może być wykorzystywane w różnych scenariuszach automatyzacji. Na przykład, oświetlenie może reagować na wykrycie ruchu, otwarcie drzwi lub obecność osób w pomieszczeniu.
Typowym przykładem jest automatyczne włączanie światła po wejściu do pomieszczenia lub wyłączanie wszystkich świateł po wyjściu z domu. Automatyzacja może również obejmować harmonogramy czasowe lub scenariusze dla różnych trybów dnia.
Kompaktowy rozmiar do instalacji w pudełku
Urządzenie ma kompaktową konstrukcję przeznaczoną do montażu w puszkach przyłączeniowych za przełącznikami ściennymi. Dzięki niewielkim rozmiarom moduł można umieścić w głębszych puszkach instalacyjnych wraz z przewodami okablowania.
Taka metoda instalacji oznacza, że urządzenie pozostaje całkowicie ukryte po instalacji i nie zakłóca wyglądu wnętrza.
Projekt techniczny i konstrukcja
Moduł wykonany jest z wytrzymałego tworzywa PC, które nadaje się do długotrwałego użytkowania w systemach okablowania. Konstrukcja została zaprojektowana z myślą o bezpiecznej pracy w normalnych domowych systemach dystrybucji energii elektrycznej.
Urządzenie jest przeznaczone wyłącznie do przełączania obwodów oświetleniowych. Nie jest ono przeznaczone do sterowania gniazdami, silnikami, grzejnikami lub innymi urządzeniami elektrycznymi.
Środowisko pracy i instalacja
Moduł jest przeznaczony do instalacji wewnątrz pomieszczeń w temperaturze roboczej od -10 °C do +40 °C. Instalacja urządzenia musi być przeprowadzona przez wykwalifikowaną osobę, a zasilanie sieciowe musi być odłączone podczas instalacji.
SONOFF MINI-ZB2GS-L MINI DUO-L to praktyczne rozwiązanie do modernizacji konwencjonalnych instalacji oświetleniowych w inteligentnym domu. Dzięki dwukanałowemu sterowaniu, komunikacji Zigbee i neutralnej pracy bez przewodów, ułatwia dodanie inteligentnego sterowania oświetleniem nawet do starszych systemów okablowania bez konieczności skomplikowanych modyfikacji.
